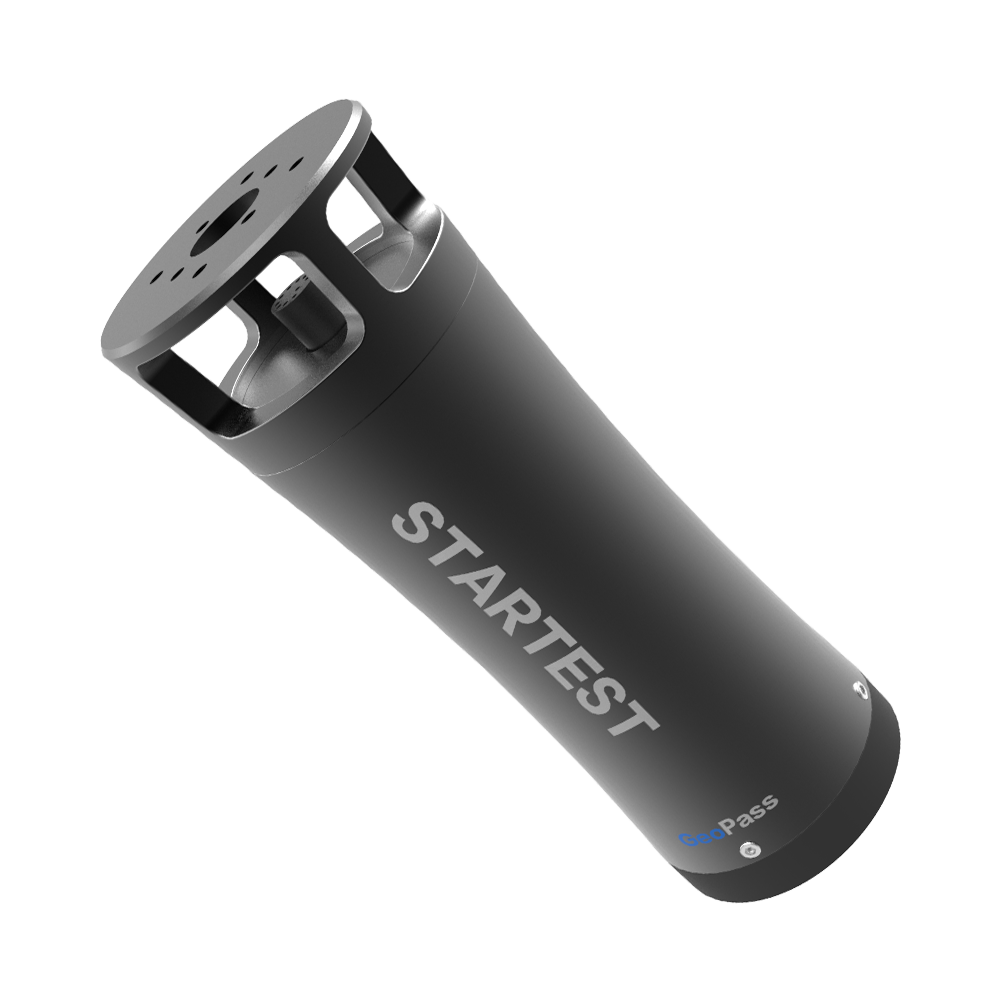

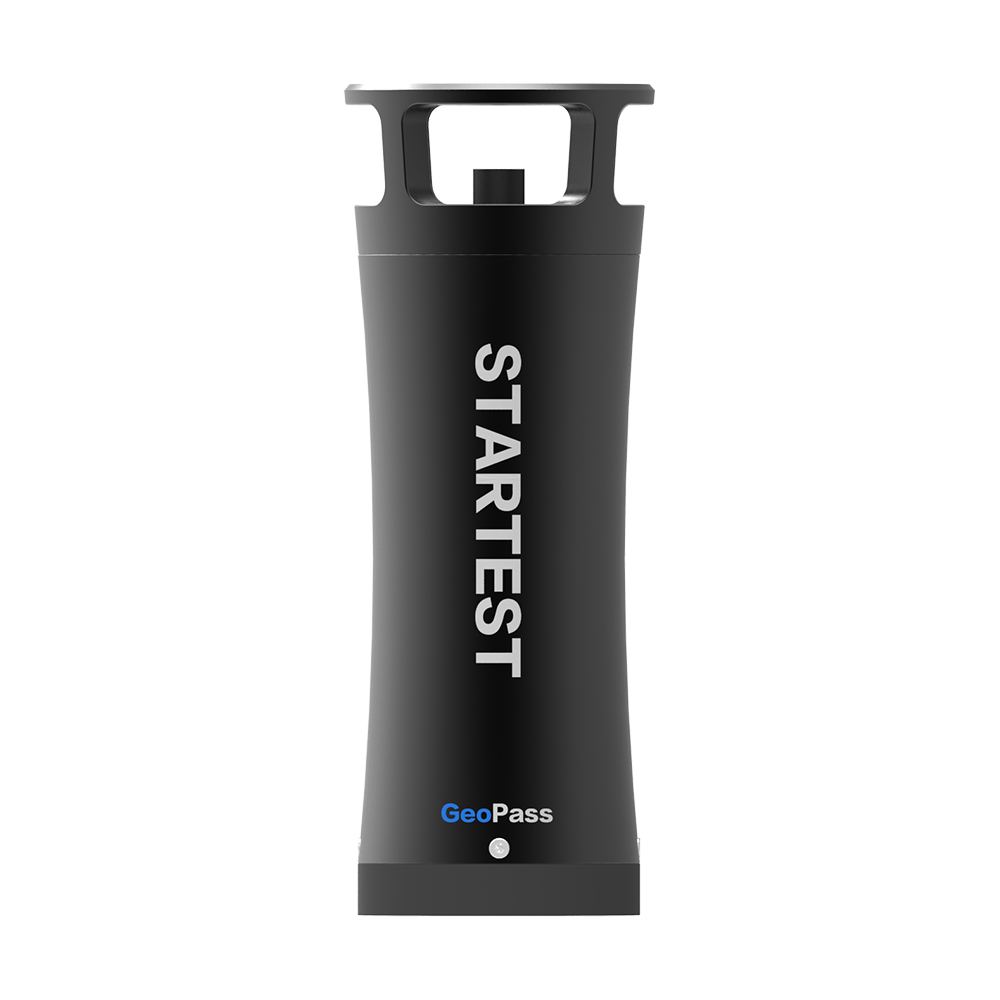

GeoPass200/300浅地层剖面仪

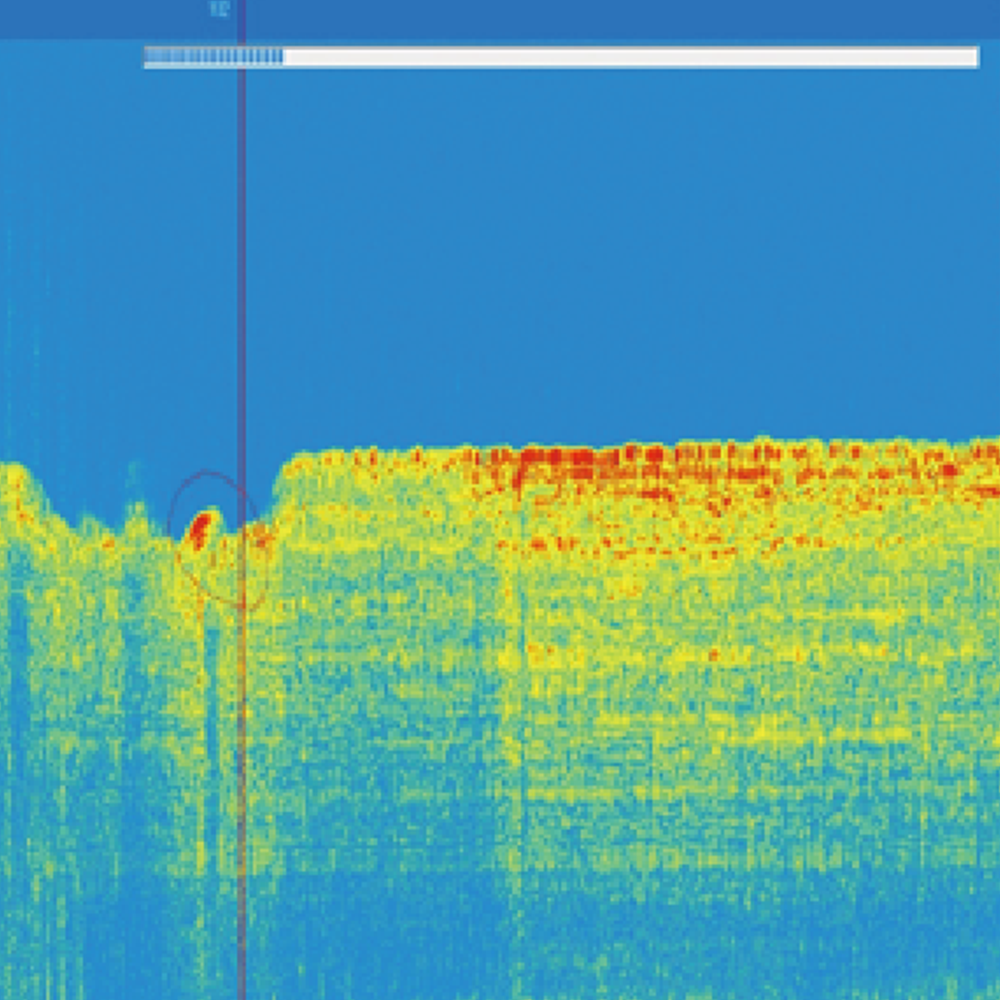

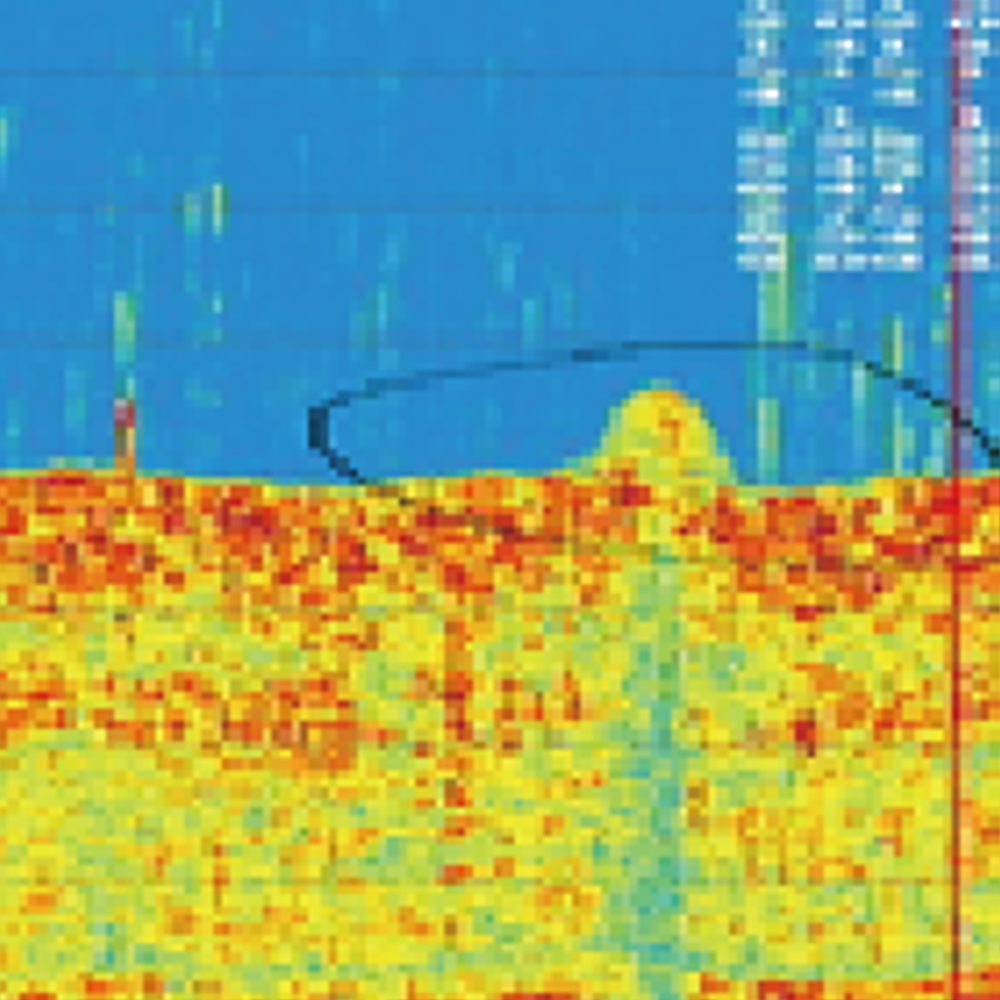

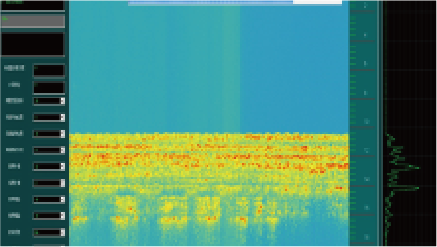

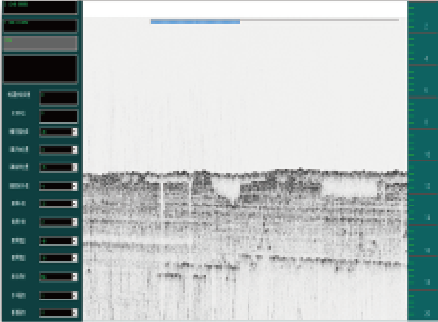

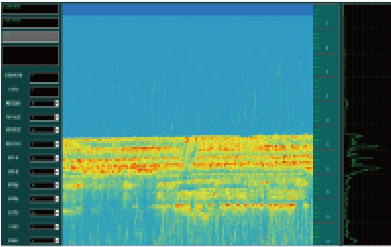

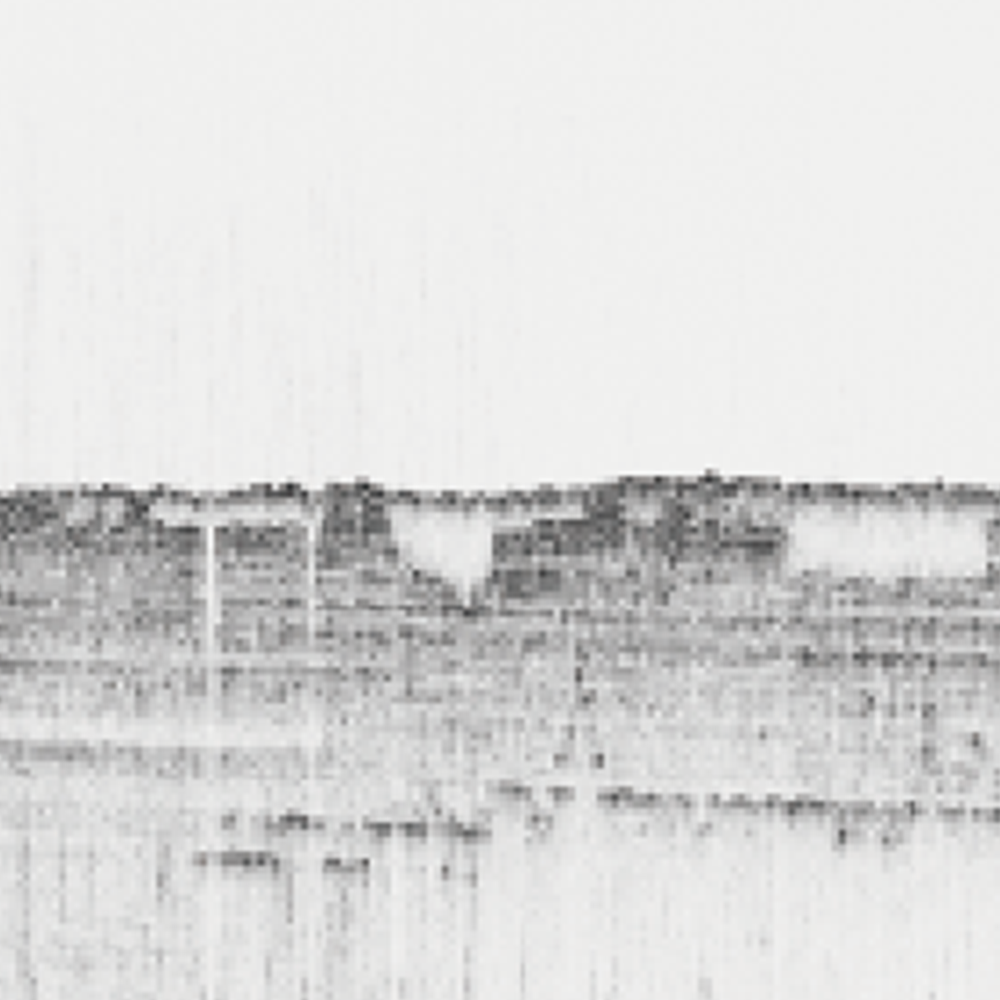

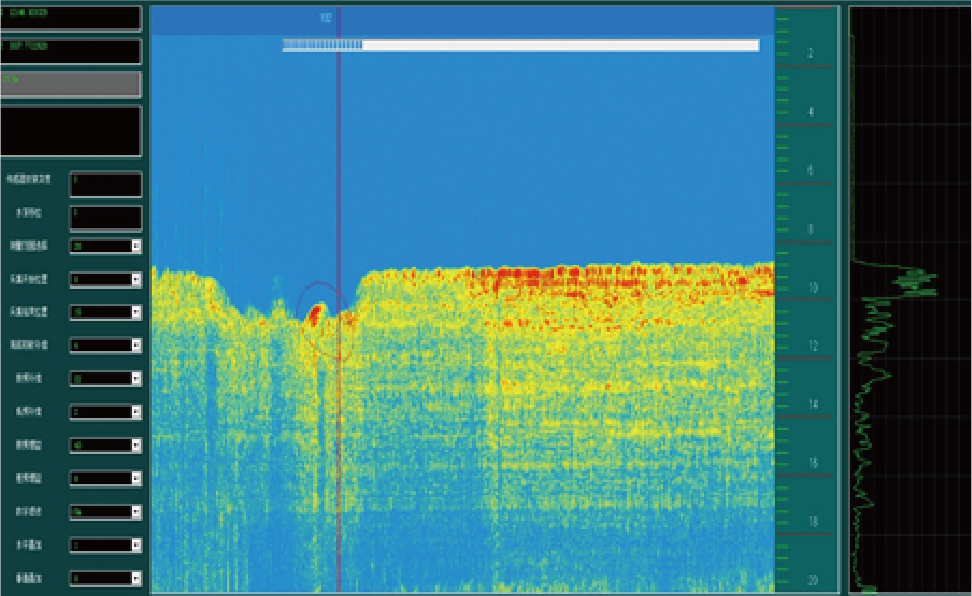

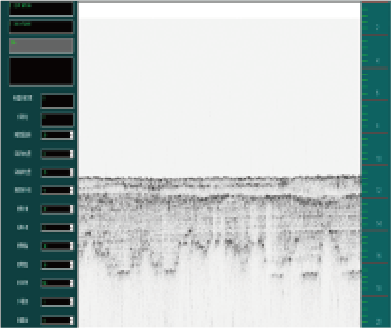

GeoPass 200浅地层剖面仪利用声波探测浅地层剖面结构和构造,以声学剖面图形反映浅地层组织结构。其采用参量阵技术,频率选择丰富,原频频率为200kHz,差频覆盖10-35kHz,同时提供精确的测深结果和穿透数据。主要应用于海底掩埋物找寻、海底管线探测、河道淤泥厚度测量及多频测深等领域。


  • 系统特点
  • 产品参数
  • 相关下载

更多

1.GeoPass系列拥有窄波束,集中在4度张角左右;

2.设备具有稳健可靠的表现;

3.宽带系统,没有明显的旁瓣,具备高分辨率,在混响背景下有出色的表现;

4.小巧便携,安装操作简便,便于船舷挂载,水下机器人挂载。

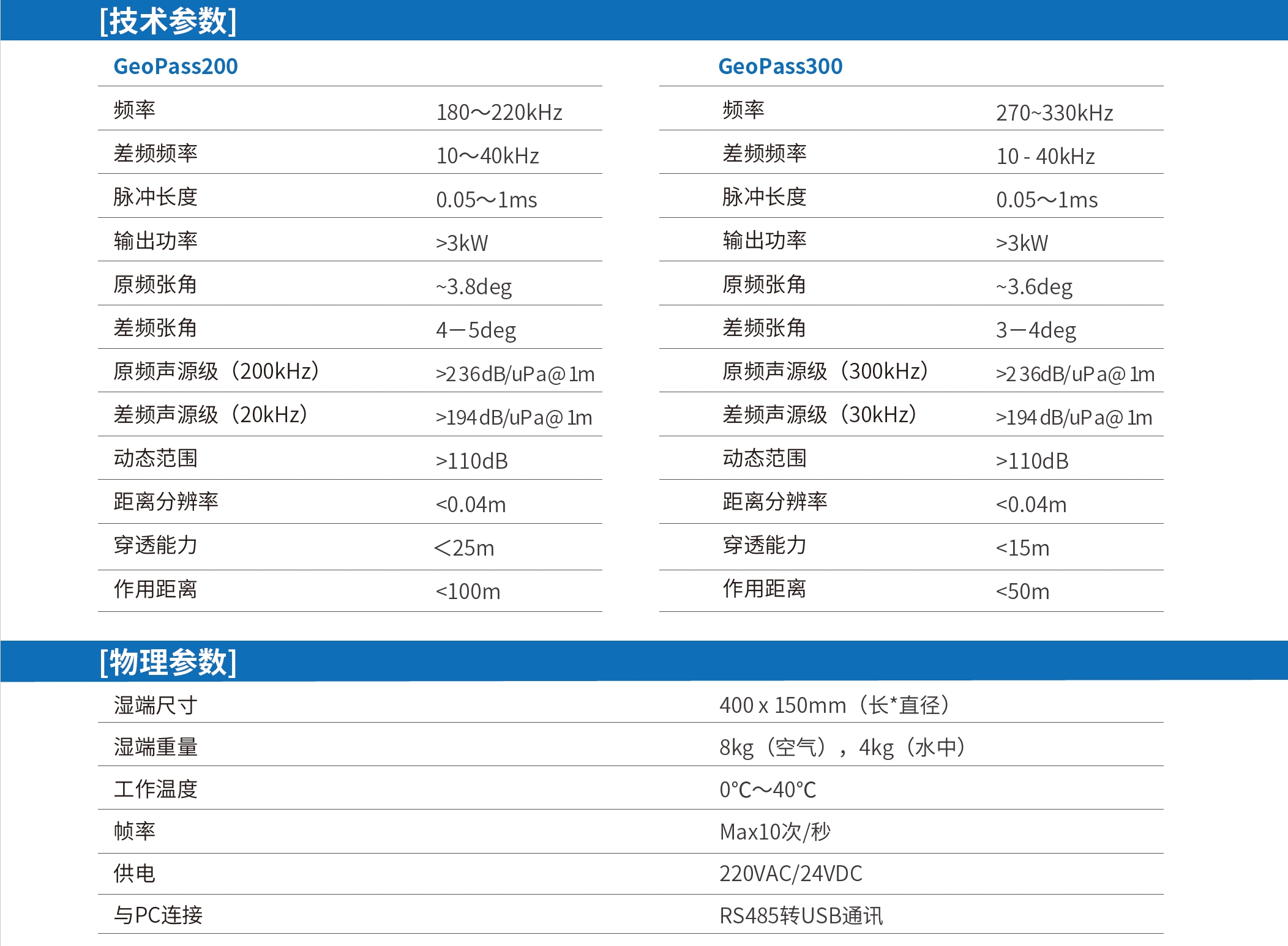

技术参数 GeoPass200 GeoPas300
频率 180~220kHz 270~330kHz
差频频率 10~40kHz 10 - 40kHz
脉冲长度 0.05~1ms 0.05~1ms
输出功率 >3kW >3kW
原频张角 ~3.8deg ~3.6deg
差频张角 4-5deg 3-4deg
原频声源级(200kHz) >236dB/uPa@1m >236dB/uPa@1m
差频声源级(20kHz) >194dB/uPa@1m >194dB/uPa@1m
动态范围 >110dB >110dB
距离分辨率 <0.04m <0.04m
穿透能力 <25m <15m
作用距离 <100m <50m
物理参数
湿端尺寸 400 x 150mm(长*直径)
湿端重量 8kg(空气),4kg(水中)
工作温度 0℃~40℃
帧率 Max10次/秒
供电 220VAC/24VDC
与PC连接 RS485转USB通讯


GeoPass200/300浅底层剖面仪产品单页

软件版本:

发表日期:202395
