S-Series XBT抛弃式温深剖面仪

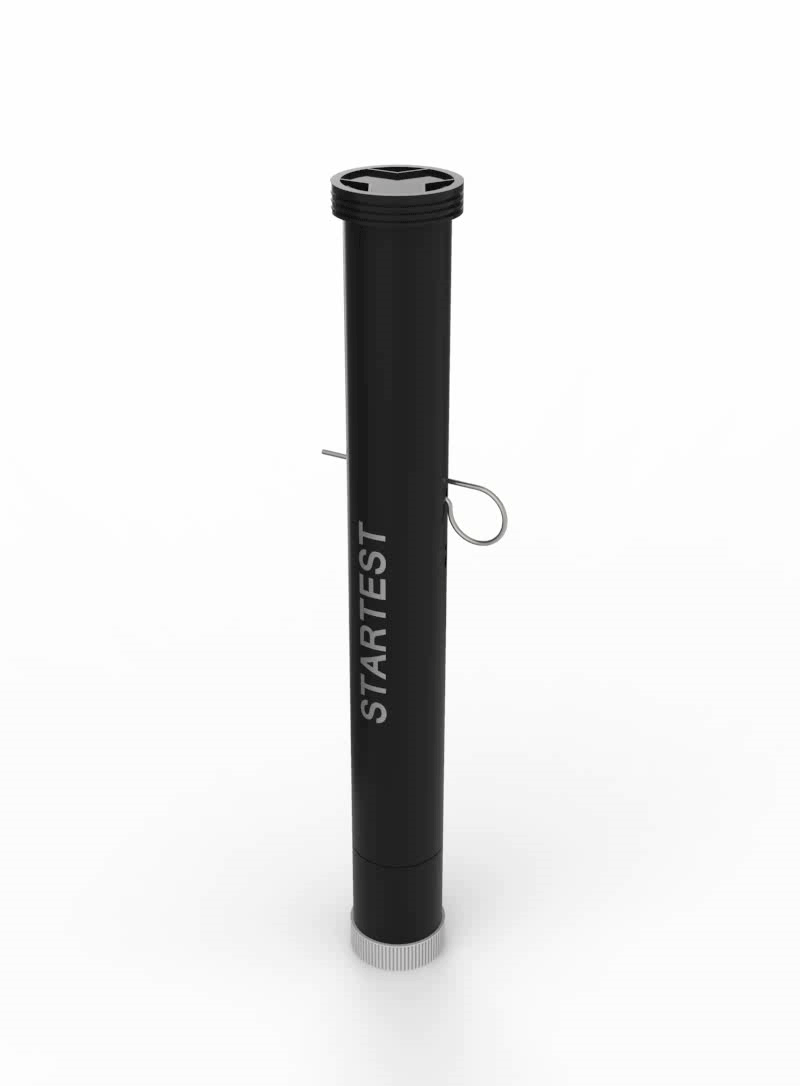

星天海洋抛弃式温深剖面仪(eXpendable BathyThermograph,XBT),通过投弃测量探头,可在船舶走航过程中利用测量探头在水中下落过程中测量海水温度参数,同时利用“深度公式”估计探头在水中深度位置,形成海洋温度- 深度剖面曲线。

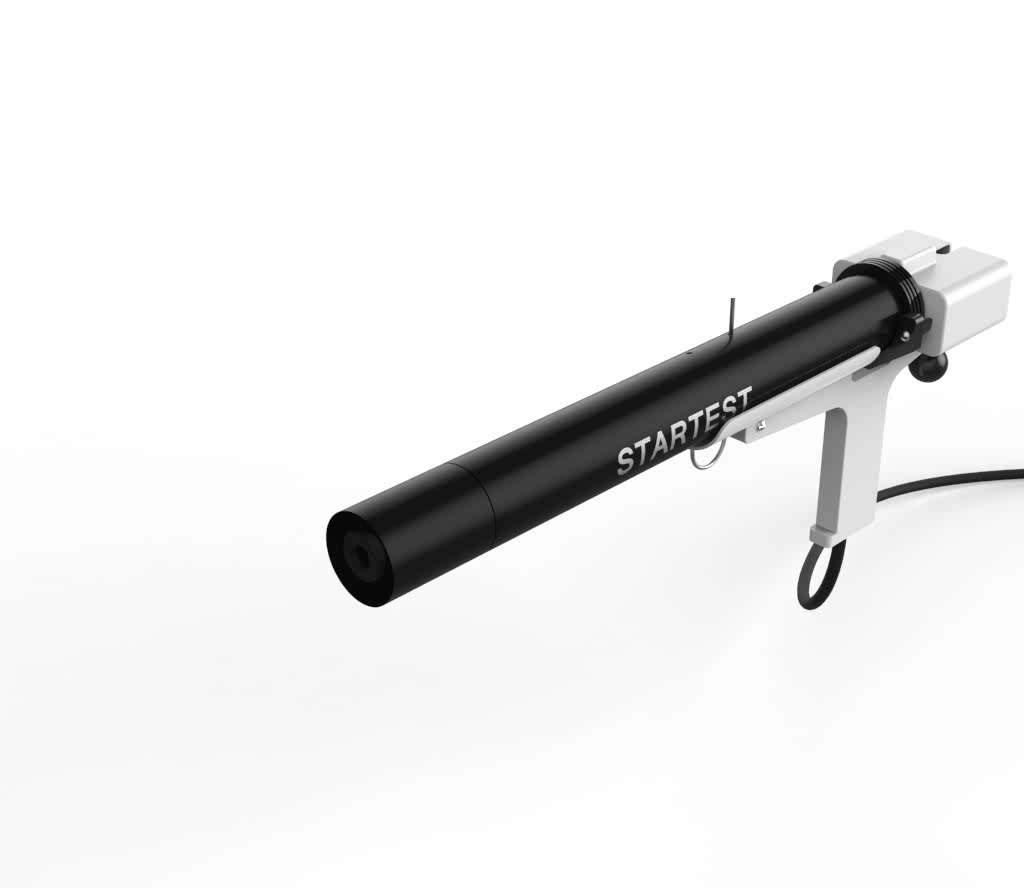

星天海洋S系列XBT,创新地将发射枪与甲板单元一体化集成,利用耐海洋环境、轻量化材料,形成具有自主知识产权带有数据采集功能的手持发射装置,可直接连接PC机USB接口实现供电和测量。应用具有专利技术(专利类型:实用新型专利;专利号:ZL 2021 2 0209785.9/专利类型:外观设计专利;专利号:2022 3 0054950.3)的卡扣式探头安装锁定装置实现XBT测量探头的快速安装和更换。同时,星天海洋还开发了可导入多组测量数据对比和评估,可 “一键”快速获取温深剖面曲线的专用数据采集软件,成套测量装置简单易用、轻量化、低功耗、低成本、稳定可靠。

S系列XBT可根据客户定制各种航速、深度的测量探头和测量系统。


  • 系统特点
  • 产品参数
  • 相关下载

更多

1、录入配置信息;

2、显示实时温度数据;

3、配置深度(下落函数)公式;

4、选配GPS设备,标注测量点经纬度;

5、测量垂直温度剖面数据;

6、测量完成后,显示温度-深度测量数据和曲线;

7、测量完成后,生成温度-深度测量数据表(.txt格式或.xsl格式);

8、多个已测温度-深度测量数据表导入,生成温度-深度测量曲线(簇),可方便进行查看与一致性比较;

9、温度-深度测量曲线平移、放大/缩小、复位。

测量技术指标

工作航速可达

12kn

工作深度可达

800m

深度测量精度

±2%F.S

温度测量范围

-2℃~+40℃

温度测量精度

≤±0.1℃

手持发射装置配套设备

重量

685g

外形尺寸

290mm*236mm*95mm

探头外形尺寸

探头高度

360mm

探头直径

70mm

探头接口

信号输出接口
(探头与手持发射装置)

MX4.2mm直针2pin

供电与应用环境

供电与通信

PC端USB接口

工作温度

- 35℃~+50℃

工作湿度

相对湿度≤95%
